Automatizovaná příprava vzorků pro elektronové mikroskopy

Benefity pro zákazníky a koncové uživatele:

• Úspora času díky plně automatizované a bezzásahové přípravě vzorků,
• vysoká kvalita připravených vzorků,
• maximalizovaná efektivita času, po který je mikroskop používán,
• konfigurovatelné workflow umožňující uživatelům použití širokou škálu materiálů a vzorků.

Transmisní elektronový mikroskop (TEM) vytváří obraz vzorku tak, že daný vzorek prosvítí. To vytváří omezení na vzorek, který nemůže být tlustší než 100-200 nanometrů. V případě tlustšího vzorku nedojde k jeho prosvícení a nevytvoří se jeho obraz.

Hlavní benefit našeho softwarového řešení spočívá v automatizaci procesů, které dříve prováděli laboratorní technici manuálně. Produkt AutoTEM, vyvíjený pro našeho zákazníka Thermo Fisher Scienfitic, umožňuje plně automatizovanou přípravu vzorků v požadované kvalitě, které vkládají do Transmisního elektronového mikroskopu.

O přípravu se stará dualbeamový skenovací elektronový mikroskop (DualBeam SEM). Díky spolupráci Edhouse a Thermo Fisher Sicentific může DualBeam SEM ze vzorku, o velikosti několik milimetrů až několik centimetů, vyříznout jen jeho malou část.

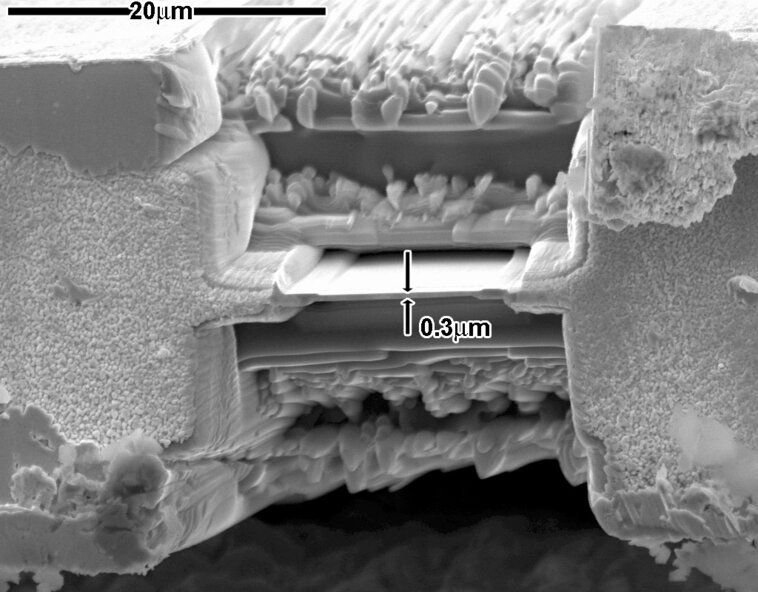

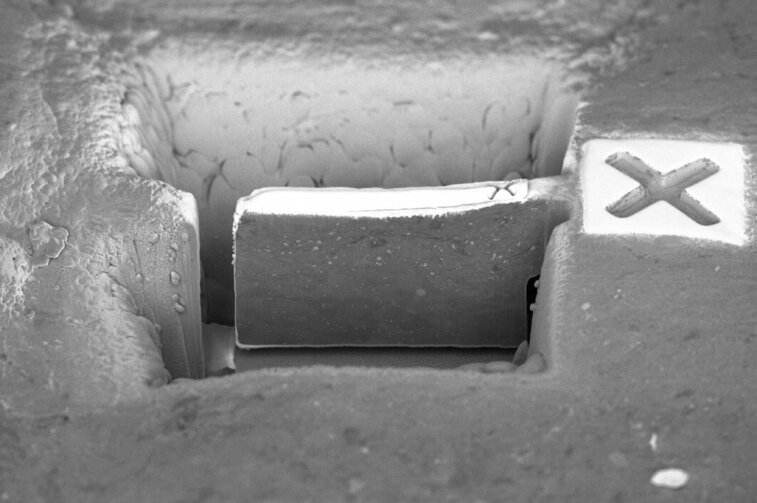

Řezání vzorků je dosaženo použitím iontového svazku (FIB – focused ion beam). Takto vyříznuté části vzorku se říká lamela. Lamela je proužek vzorku se šířkou a výškou v desítkách mikrometrů jehož tloušťka je požadovaných 100 nanometrů. Dříve lamely vyráběl ručně člověk, dnes je vše automatizováno.

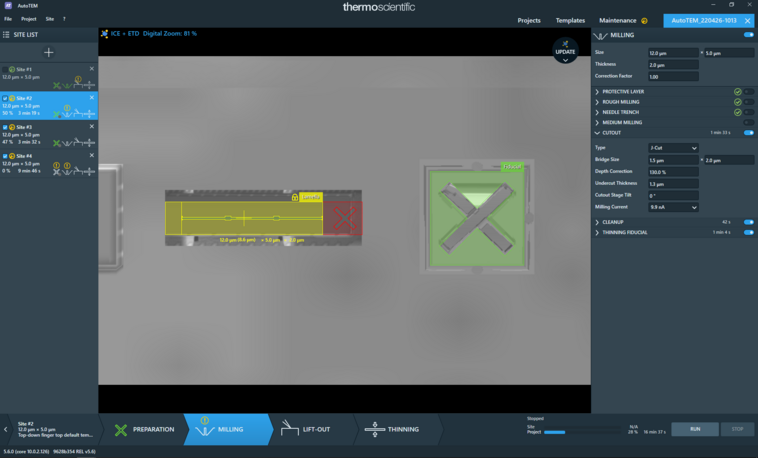

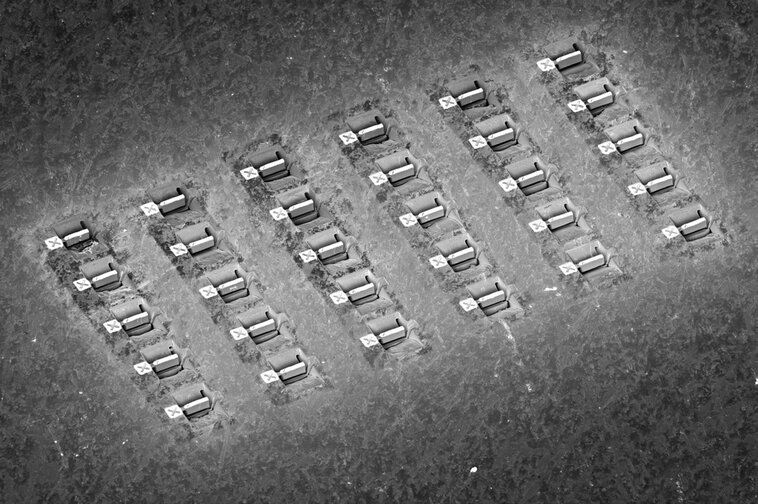

AutoTEM poskytuje automatizované řešení na přípravu vzorků pro TEM. Workflow AutoTEMu je konfigurovatelné. Uživatel si tedy může nastavit kolik lamel, jakého typu a na jakých místech vytvořit. Výsledné lamely následně automaticky navaří na připravený grid – měděný držák, který se používá pro přepravu lamel mezi dvěma zařízeními.
